제품 세부정보
원래 장소: 중국
브랜드 이름: OUB
인증: ISO9001
모델 번호: D275AX-5E0
결제 및 배송 조건
최소 주문 수량: 10
가격: 협상 가능
포장 세부 사항: 내부 PP 백. outer는 필름 포장 된 상자입니다.
배달 시간: 탈수를받은 후 5-15 일 이내에
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력: 1000PCS
부품 번호 :: |
17M-15-49280 |
부품 이름:: |
밀봉 링 |
모델: |
D275AX-5 |
기계: |
크롤러 불도저 |
재료: |
고급 청동 |
색상: |
구리 |
부품 설치: |
전염 |
부품 번호 :: |
17M-15-49280 |
부품 이름:: |
밀봉 링 |
모델: |
D275AX-5 |
기계: |
크롤러 불도저 |
재료: |
고급 청동 |
색상: |
구리 |
부품 설치: |
전염 |
1. 씰 17M-15-49280의 간략한 세부 정보:
| 부품 번호. | 17M-15-49280 |
| 기계 | 크롤러 도저 |
| 크기 | OEM |
| 재료 | 고급 청동 |
| 유형 | 링 씰 |
2. 17M-15-49280 그룹의 부품:
| 아니요. | 부품 번호 | 친구 이름 | 수량 |
| 1 | 17A-15-41000 | 변속기 어셈블리 | 1 |
| 2 | 17A-15-42370 | 씌우다 | 1 |
| 3 | 17M-15-49280 | 인감 링 | 1 |
| 4 | 17M-15-49290 | 인감 링 | 1 |
| 5 | 06030-06928 | 베어링 | 1 |
| 6 | 04070-00140 | 반지 | 1 |
| 7 | 01252-41060 | 볼트 | 8 |
| 8 | 01643-31032 | 세탁기 | 8 |
| 9 | 17A-15-42351 | 담체 | 1 |
| 10 | 17A-15-42451 | 기어 | 4 |
| 11 | 418-17-39311 | 베어링 | 4 |
| 12 | 17A-15-42570 | 스러스트 금속 어셈블리 | 8 |
| 13 | 17A-15-42550 | 샤프트 | 4 |
| 14 | 04260-00635 | 공, 강철 | 4 |
| 15 | 17A-15-42650 | 반지 | 1 |
| 16 | 561-15-59510 | 반지 | 1 |
| 17 | 17A-15-42342 | 담체 | 1 |
| 18 | 17A-15-42442 | 기어 | 4 |
| 19 | 17A-15-49440 | 베어링 | 4 |
| 20 | 569-15-32580 | 세탁기 | 8 |
| 21 | 17A-15-42540 | 샤프트 | 4 |
| 22 | 17A-15-42960 | 핀 | 4 |
| 23 | 154-15-49260 | 반지 | 1 |
| 24 | 566-15-79230 | 반지 | 1 |
| 25 | 17A-15-42640 | 반지 | 1 |
| 26 | 561-15-59510 | 반지 | 1 |
| 27 | 17A-15-29321 | 베어링 | 1 |
| 28 | 04065-01154 | 반지 | 1 |

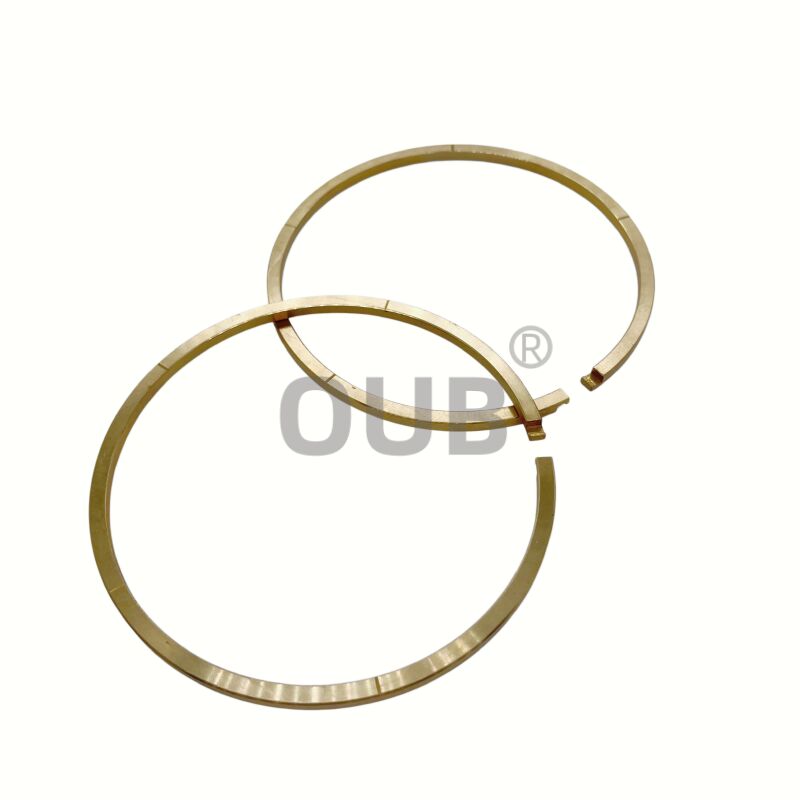

3. 17M-15-49280 그림:
4. 서비스 부품 번호:
| 부품 번호 | 부품 번호 | 부품 번호. |
| 707-35-52670 | 707-98-36590 | 707-99-59680 |
| 707-44-85180 | 707-51-70211 | 707-98-56210 |
| 707-44-10150 | 707-51-75030 | 707-98-56600 |
| 707-44-85150 | 707-51-75110 | 707-98-56610 |
| 707-44-90070 | 707-51-75211 | 707-98-56640 |
| 707-44-90080 | 707-51-80030 | 707-98-57201 |
| 707-44-90180 | 707-51-80110 | 707-98-58200 |
| 707-44-90150 | 707-51-80211 | 707-98-58210 |
| 707-44-95180 | 707-51-85130 | 707-98-58230 |
| 707-44-95150 | 707-51-85030 | 707-98-58240 |
| 707-44-10080 | 707-51-85211 | 707-98-60100 |
| 707-44-10180 | 707-51-90860 | 707-98-60110 |
| 707-44-10250 | 707-51-90130 | 707-98-60120 |
| 707-51-90130 | 707-44-10250 | 707-51-13030 |
5. FAQ
Q: 구리 링이 버클 개방형인 이유는 무엇입니까?
A: 당신이 보고 있는 이 링은 후크 조인트 씰 링입니다(부품 설명서에서는 종종 금속 씰링 링이라고 함). 중장비 변속기에서 이는 회전 샤프트의 동적 오일 전달 씰 역할을 하며, 연동 "버클" 개구부는 3가지 주요 기계적 문제를 해결하기 위해 설계된 영리한 엔지니어링 기술입니다.
1. 금속을 늘리지 않고 조립할 수 있습니다. 탄성 고무 O-링과 달리 단단한 구리, 황동 또는 주철 링은 늘어날 수 없습니다. 설치하려면 변속기 샤프트 위로 밀어서 깊은 기계 가공 홈에 떨어뜨려야 합니다. 버클 입구를 사용하면 조심스럽게 조인트를 풀고 샤프트 직경을 통과할 만큼만 링을 확장한 다음 금속을 영구적으로 구부리거나 휘게 하거나 부러뜨리지 않고 홈에 단단히 고정할 수 있습니다.
2. 고압 오일을 차단하는 "피스톤 링"과 같은 역할을 합니다. 이 링은 고정식 변속기 하우징에서 회전 샤프트 내부의 오일 통로로 이동하는 고압 오일을 밀봉하여 클러치 팩과 맞물리는 회전식 유니온 역할을 합니다. 보어 내부에 들어가면 링이 하우징 벽에 대해 바깥쪽으로 확장됩니다. 간단한 대각선 절단 또는 직선 간격으로 엄청난 양의 가압 오일이 개구부를 통해 바로 흘러나올 수 있습니다. 연동 버클 설계로 인해 두 끝이 겹쳐지게 됩니다. 기계적으로. 이는 오일을 효과적으로 가두어 차단하는 미로 경로를 생성하여 압력 강하를 최소화하므로 클러치가 기어를 빠르고 확실하게 전환합니다.
3. 열팽창을 보상합니다. 변속기는 부하가 걸릴 때 엄청나게 뜨거워집니다. 구리/금속이 가열되면 둘레가 팽창합니다.
Q: 이 피스톤 씰 링에 청동을 사용하는 이유는 무엇입니까?
A: 청동은 강철 실린더 보어에 대해 우수한 내마모성, 높은 하중 지지력 및 자연적인 윤활성을 제공합니다. 또한 열 전도성이 좋아 작동 중 열 축적을 줄이고 유압유로 인한 부식에 강합니다. 따라서 고강도 고압 응용 분야에 이상적입니다.
Q: 이 청동 피스톤 씰 링을 어떻게 올바르게 설치합니까?
A: 분할 링을 부드럽게 확장하고(과도하게 늘어나거나 변형하지 않음) 조심스럽게 피스톤 홈에 안착시킵니다. 여러 개의 링을 설치하는 경우 유체 우회를 방지하기 위해 분할 간격을 120°로 엇갈리게 배치합니다. 링 가장자리나 보어의 손상을 방지하려면 피스톤을 실린더에 삽입할 때 테이퍼형 설치 슬리브를 사용하십시오.
Q: 이 피스톤 씰 링을 어떻게 올바르게 설치합니까?
A: 과도하게 늘어나는 것을 방지하기 위해 손으로 또는 적절한 링 확장기를 사용하여 분할 링을 조심스럽게 확장하고 피스톤 홈에 밀어 넣고 비틀림 없이 편평하게 자리잡았는지 확인한 다음 피스톤을 실린더에 조립하기 전에 여러 개의 링을 사용하는 경우 링 간격을 엇갈리게 합니다.
